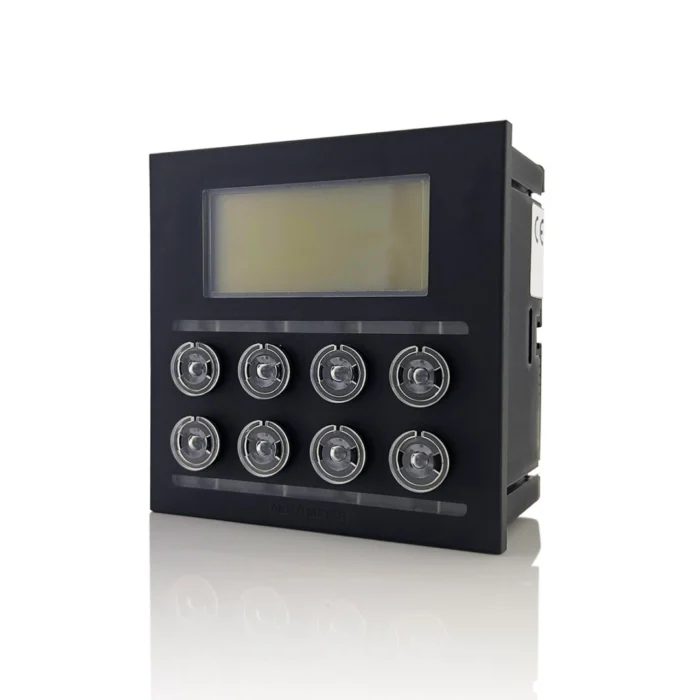

MFA10 Master Instrument unprogrammiert, o. Tastkappen, ohne Tastenbeleuchtung

Das Grundmodul besteht aus einem zweizeiligen LCD Display und 8 Tasten. Jeder Taste ist eine rote Funktionskennung (LED) zugeordnet. Im Inneren der MFA 10 ist ein Summer eingebaut und am Zentralstecker sind zwei Schaltausgänge herausgeführt. Das Grundmodul der MFA 10 enthält die Intelligenz zur Verarbeitung der Eingangssignale und Ansteuerung der Analogmodule. Die Funktionsweise der MFA 10 ist über eine Software konfigurierbar. Das MFA 10-Grundmodul kann 4 dynamische Geber und 7 analoge Geber als Eingangssignale verarbeiten sowie 2 analog Module ansteuern. Die MFA 10 ist für den Betrieb an 12 V- und 24 V Bordnetzen konzipiert. Die Instrumentenbeleuchtung kann durch Klemme 58 (Lichtschalter) eingeschaltet werden. Bei eingeschaltetem Licht werden die angeschlossenen Analogmodule automatisch mit beleuchtet. Außerdem werden die Tastkappensymbole und das Display des Grundmoduls hinterleuchtet.
